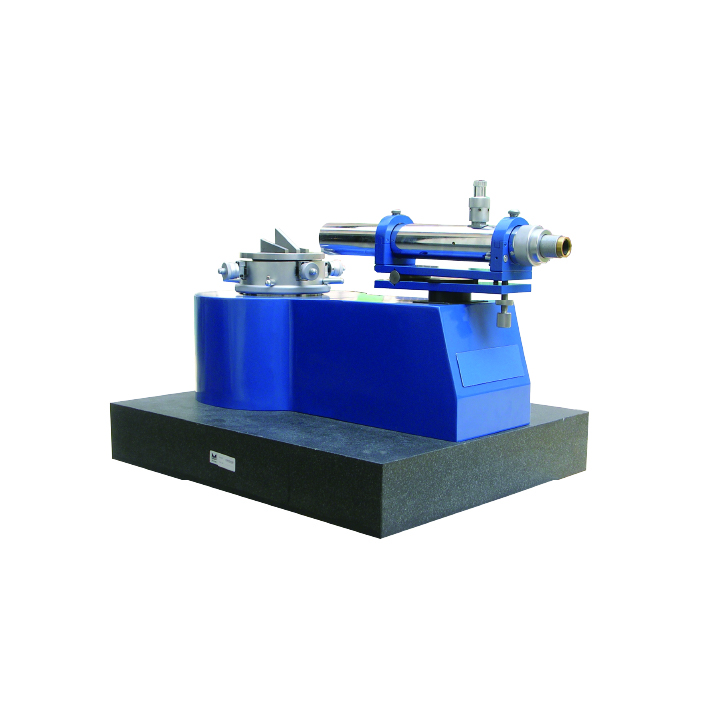

JD系列超精密測角儀

JD系列超精密測角儀

主要參數：詳見產品概述

  • 產品概述
  • 測量案例
  • 資料下載



測量功能



可用于高精度導航用的激光陀螺、遙感、遙測中的多面體掃描鏡測量；大屏幕投影顯示中的高精度光學棱鏡、各種光學制導用的高精度光學棱鏡測量，及許多對角度有嚴格要求的光學和機械零件加工領域。


除了直接測量光學級機械零件拋光表面的角度外，光學測量所涉及的許多指標是可以通過測量角度后直接得到的。例如，玻璃材料色折射率。




主要特點


● 精度高——測角精度可達±0.3″

● 壽命長——主軸采用氣浮結構，精度保持長久，永不磨損，使用壽命長

● 讀數系統采用進口的高精度光柵編碼器

● 光柵刻線準確度高，穩定性好。

● 瞄準系統采用以圖像傳感器探測信號的自準直儀，精度高

● 視場顯示于計算機顯示屏上，調整方便，測量速度快，眼睛不會疲勞

● 精密旋轉微調機構，兩軸可傾斜工作臺

● 角度數顯裝置，帶RS32 USB接口。




產品參數


項目/產品型號JD-100LJD-100HJD-100H+JD-200LJD-200HJD-200H+
測角精度±1.5″±1″±0.5″±1.5″±1″±0.5″
臺面直徑150150150200200200
主軸精度±0.025μm±0.015μm±0.03μm±0.02μm
承載重量15kg40kg



- 了解更多參數信息請聯系我們 -

、

- 該類型產品不支持測量案例 -
