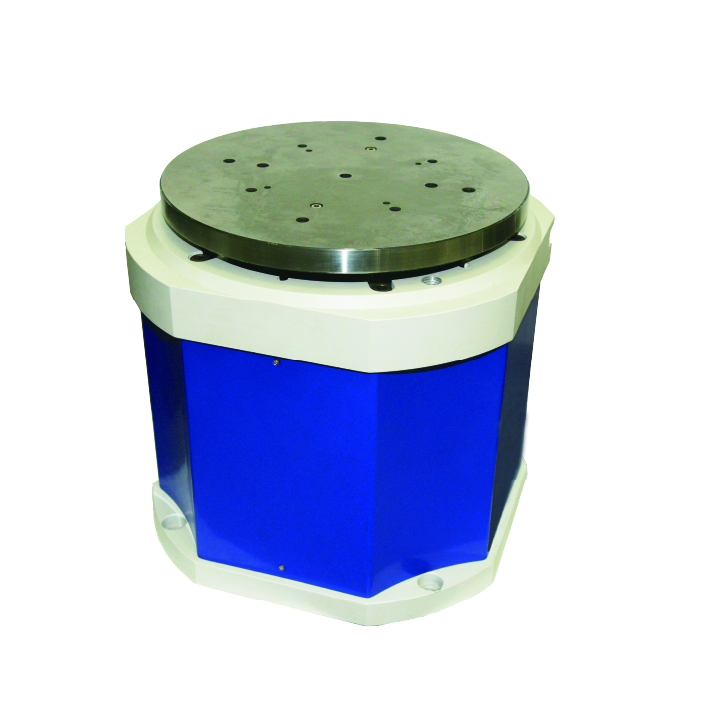

RT系列氣浮轉臺

RT系列氣浮轉臺

主要參數：光學檢測設備/高精度測量儀器/高精度鉆床/激光加工

  • 產品概述
  • 測量案例
  • 資料下載



主要功能



用于光學檢測設備、高精度測量儀器、高精度鉆床、激光加工等大型高精度測量。




產品特點



● 高速度（速度可達12000轉每分鐘）

● 高精確度（軸、徑向精度0.05微米）

● 大承載（5kg --2000kg）

● 工作臺多種選擇，Φ100 200 300…2000

● 無摩擦力，無磨損

● 低噪音，無污染

● 超長壽命，易維護





應用領域



● 模擬磁傳感器標定

● 陀螺儀標定

● 設備運動仿真

● 加速度試驗

● 光學測量

● 其它精密儀器應用





產品參數




項目/型號RT100RT200RT300
主要用途主要用于需要檢測高精度角度的測量設備上（手動測量）
主軸軸向誤差（±40+0.3H)nm （±30+0.3H)nm（±20+0.3H)nm
主軸徑向誤差（±50+0.6X)nm （±35+0.6X)nm（±30+0.6X)nm
承載15kg、25kg、50kg、120kg、200kg、300kg、600kg、1000kg、1500kg、2000kg
工作臺直徑110mm、150mm、220mm、280mm、320mm
    500mm、1000mm、1200mm（支持定制）
轉動方式自動/手動 可選
高精度旋轉編碼準確度：±0.15″、±0.25″、±0.5″、±1″、±1.5″、±2″
三維調整臺X方向調節(jié)距離0-4mm，調節(jié)斜面比：150:3
Y方向調節(jié)距離0-4mm，調節(jié)斜面比：150:3
手動微調裝置最小調整角度0.01″（選配）




- 了解更多參數信息請聯系我們 -




- 該產品暫不支持測量案例 -
