轉臺直徑   ：    φ800mm

被測工件回轉直徑   ：    ≥φ1000mm

轉臺承重  ：     ＞1500kg

最大測量高度   ：    ≥1500mm

軸系徑向回轉誤差  ：     ≤0.2μm

Φ800mm工作臺面平面度 ：  ≤8μm

• 工作原理

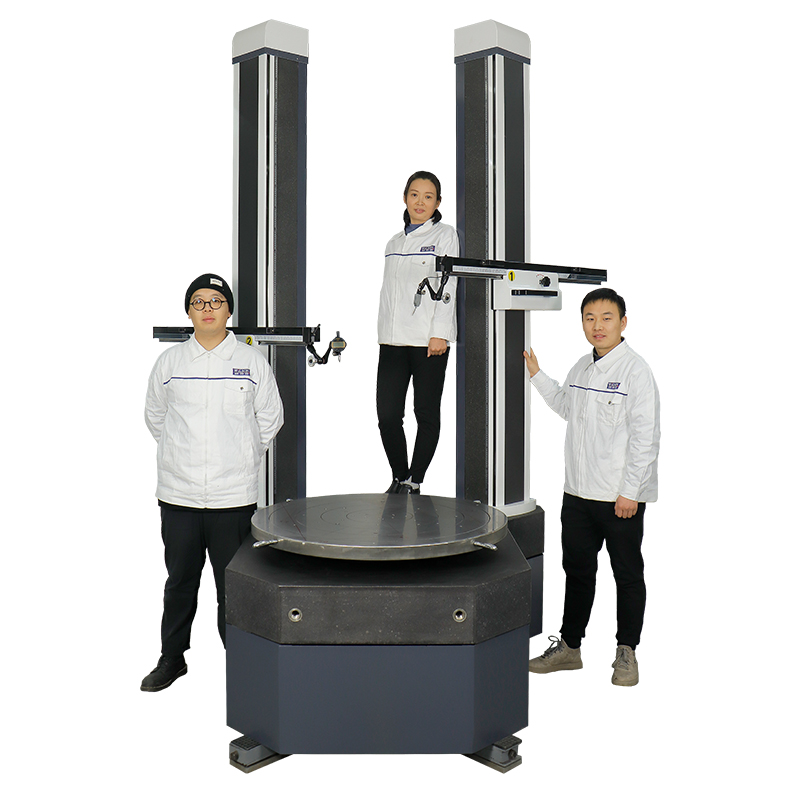

該精密裝配轉臺驅動方式為手動和電動，用戶使用時可自由切換。測量時，將被測工件夾裝于精密定心卡盤上，傳感器自動接觸或手動接觸工件，單擊采集按鈕，可完成數據采集，最后軟件根據采集數據自動完成測值分析。

精密裝配轉臺具有很高的回轉精度，大承載功能，旋轉無噪音，無摩擦振動，運行平穩、具有良好的剛度、穩定性和長久的使用壽命。

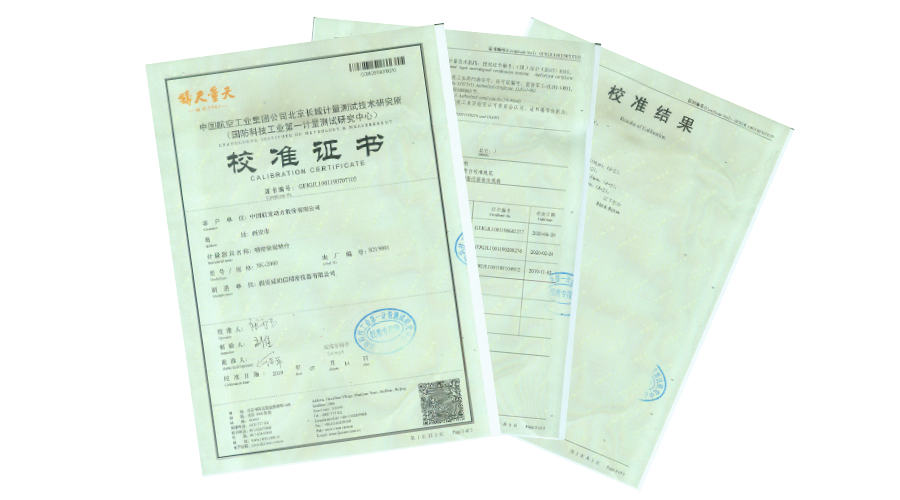

• 產品驗收單位：中國航空工業集團公司北京長城計量測試技術研究所
